Redes Fibra Otica precisam de Limpeza de Primavera ?

Limpeza de primavera

(Limpeza de Conectores de Fibra Ótica)

Com o aproximar da primavera no Hemisfério Norte, surge uma atividade tradicional, a “Limpeza de primavera”. É altura de abrir as portas e arejar o local, enquanto se limpa tudo o que foi ignorado durante o inverno.

A ideia da limpeza de primavera também tem sido aplicada à fibra ótica, mas não de uma forma adequada. Ocasionalmente, aparece na Internet um artigo que sugere que a primavera é uma boa altura para fazer a manutenção de rotina numa rede de fibra ótica. O problema é que as redes de fibra ótica não requerem manutenção de rotina. As instalações de cabos devem ser instaladas corretamente e não devem ser tocadas, exceto para mudanças/adições/alterações ou resolução de problemas. Desmontar um conetor de fibra ótica para inspeção e manutenção, como sugerido por um artigo, apenas cria uma oportunidade para contaminar essa conexão, sem mencionar a queda do link se a fibra estiver em uso. “Se não está quebrado, não conserte” é um bom conselho.

No entanto, a limpeza é muito importante na fibra ótica. Conectores sujos são um dos maiores problemas em fibra ótica, causando alta perda de conetor, alta refletância e contaminando transceptores e até mesmo outros conectores limpos se acoplados a eles. Os operadores de rede afirmam que 15-50% de todos os problemas de rede podem ser atribuídos a conectores sujos que causam problemas de ligação.

Numa das primeiras visitas que fizemos às instalações de um utilizador de redes de fibra ótica, há muitos anos, vimos um técnico mostrar-nos um conetor Biconic e explicar que a fibra era tão pequena que era muito sensível à sujidade no conetor. Cada conetor precisava de ser limpo antes de ser acoplado, explicou ele, e demonstrou como o fazia, limpando-o na camisa várias vezes com um movimento circular como este:

Embora as suas intenções fossem boas, o seu método, pelo menos com os nossos conhecimentos actuais, não o era. A camisola não estava limpa nem sem fiapos. Provavelmente adicionou mais contaminação ao conetor do que a removeu (molho de pizza?).

Os conectores sujam-se

Os conectores podem sujar-se facilmente se a extremidade do ferrolho for exposta a uma atmosfera suja ou se for tocada numa superfície suja (como a ponta de um dedo):

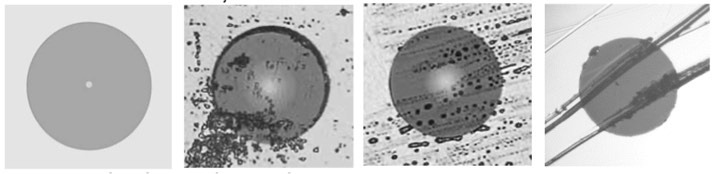

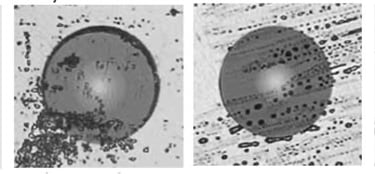

Uma extremidade (ferrule) de conetor limpa e outras com sujidade, contaminação oleosa e riscos

Os conectores, mesmo os de patchcords fabricados na fábrica, podem estar sujos. As tampas protectoras de plástico na ponteira do conetor podem introduzir sujidade (talvez seja por isso que são chamadas “tampas de pó”).

Todos os conectores devem ser inspeccionados, limpos, se necessário, e inspeccionados para garantir que a limpeza foi bem feita, antes de serem acoplados a outro conetor ou inseridos numa porta de transcetor.

A evolução da limpeza dos conectores

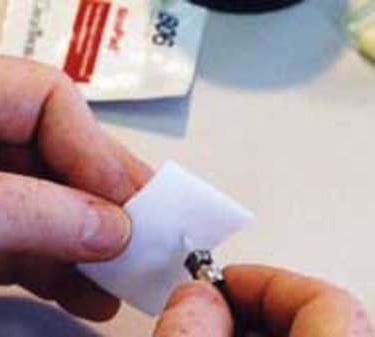

A limpeza correta evoluiu com o desenvolvimento de produtos de limpeza especiais. No início, a limpeza era feita principalmente com álcool isopropílico 99% como agente de limpeza, usando lenços limpos e sem fiapos. O processo correto consistia em molhar um toalhete com álcool e limpar a extremidade do ferrolho do conetor várias vezes, secando-o depois com um toalhete seco. Sem o processo de secagem, o álcool evaporar-se-ia e deixaria um resíduo. O álcool tinha outro problema: era inflamável.

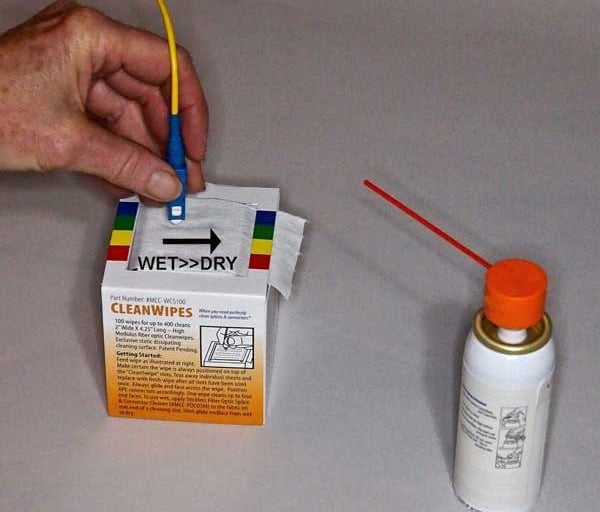

Uma limpeza mais conveniente poderia ser feita com toalhetes embalados saturados em álcool. Quando estiver pronto para limpar os conectores, abre-se a embalagem e expõe-se o toalhete. Um ou dois toalhetes rápidos permitiam uma boa limpeza do conetor. Depois de o toalhete começar a secar, podia-se fazer uma limpeza a seco/molhado adequada. Os toalhetes médicos não eram úteis, uma vez que continham álcool diluído em água.

Os fornecedores de produtos químicos de limpeza criaram rapidamente melhores produtos de limpeza, muitos deles derivados dos utilizados no fabrico de componentes electrónicos. A maioria fornece toalhetes embalados como este cubo com um rolo de toalhetes. Existem inúmeros fornecedores de soluções e kits de limpeza concebidos especialmente para fibras ópticas

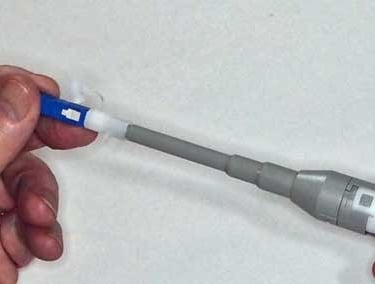

Foram desenvolvidos produtos de limpeza a seco que não necessitavam de solventes. A extremidade do conetor era limpa ao longo de uma fita de tecido especial numa cassete que limpava o conetor. Foram desenvolvidos pequenos cotonetes especiais para limpar um único conetor ou alcançar o interior de adaptadores de acoplamento ou portas de transcetor para limpar conectores ocultos.

Os conectores que não sejam os conectores de virola normais, como o SC ou o LC, exigem ferramentas e procedimentos de limpeza especiais. Os fabricantes oferecem produtos de limpeza especiais para conectores de matriz como o MPO, feixe expandido e alguns conectores militares multifibras.

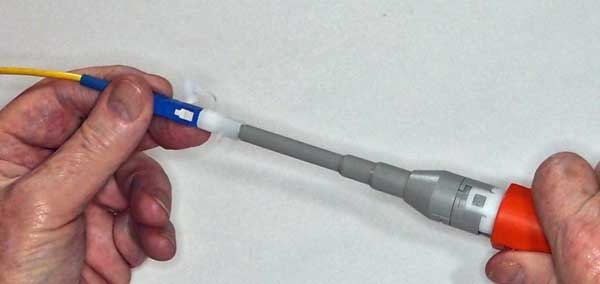

Limpar apenas a extremidade do ferrolho? Corpos de conectores sujos, como o mostrado acima, podem ser limpos com os cotonetes usados para limpar o interior dos adaptadores de acoplamento de conectores. Insira o cotonete e limpe ao redor da ponteira e do corpo do conetor.

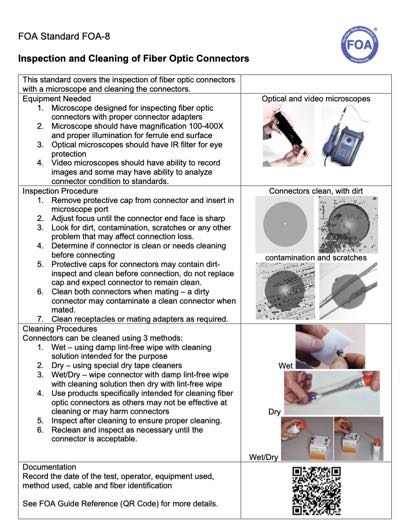

N imagem abaixo conheça o "Standard" da FOA (Fibre Optic Association)
