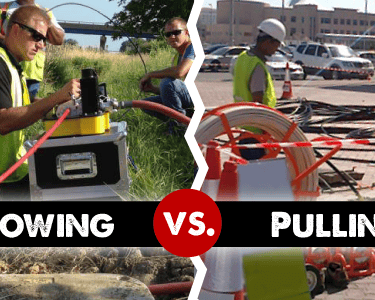

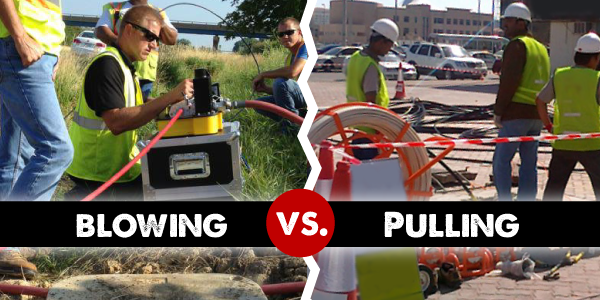

Instalação de Fibra - Puxar cabos ou Soprar cabos

Os micro-cabos e os micro-condutos estão a ser cada vez mais utilizados, pelo que os cabos são soprados para as condutas e não puxados.

Os micro-cabos agora incluem cabos com mais fibras, tornando-os uma escolha para a maioria das instalações.

Os microdutos são mais fáceis de instalar, mesmo em condutas atualmente utilizadas, e fáceis de incluir em múltiplas condutas para expansão futura.

Os microdutos não se destinam apenas à abertura de microvalas. As suas dimensões reduzidas permitem a colocação de múltiplas condutas quando apenas seria colocada uma única conduta típica, simplificando a política “Dig Once” (instalar condutas extra sempre que se faz uma construção subterrânea).

Puxar fibra: Estou a fazê-lo corretamente?

O Puxar da fibra começa com a revisão da conduta e a preparação para a instalação da Guia.Testar a conduta elimina quaisquer obstruções que possam danificar a fibra ou dificultar o processo de tração. Deve haver pelo menos uma pessoa no lado do puxador operando o equipamento e uma ou duas pessoas no lado oposto para retirar a fibra do carretel e alimentá-la no conduía. No lado A, onde se inicia o processo de instalação da fibra, usa-se um rodder de duto (Guia) e empurra-se a fibra completamente até o lado B para testar a conduta. Se atingir uma obstrução (ou várias obstruções), ela precisa ser removida antes que a tração possa continuar. No lado B, a fita de tração é fixada ao rodder e este é depois puxado de volta para o lado A. A fita de tração é fornecida numa variedade de resistências e é determinada pela fibra quanto à que deve ser utilizada. Alguns conduítes vêm com fita de tração pré-instalada, poupando esta etapa, mas é sempre recomendável testar a passagem antes da instalação da fibra.

No lado A, a fita de tração é então fixada ao cabo de fibra ótica. Pode optar por utilizar uma pega de tração na fibra para uma fixação mais forte. A fibra/grip de tração é fixada à fita de tração no lado A utilizando uma articulação para que cada uma se possa mover independentemente e evitar torções que possam causar danos. É importante notar que a tração não deve exceder o limite de carga de tração do fabricante da fibra, pois pode comprometer a fibra e a sua vida útil.

Existem então várias formas de começar a puxar a fibra através da conduta para o lado B. Se o percurso for suficientemente curto e reto, pode ser feito manualmente com as mãos. No entanto, a maioria dos puxadores de fibra são demasiado longos para serem puxados à mão. É nessa altura que é necessário utilizar um cabrestante e uma roda de cabrestante, montados no chão ou num atrelado, com uma unidade de alimentação hidráulica e um pedal. Independentemente do método utilizado para puxar a fibra, deve ser sempre utilizado lubrificante de tração para reduzir o atrito. Depois de a fibra ser puxada através da conduta, recomenda-se que corte uma grande secção (cerca de 3 metros para um percurso longo) do lado que estava ligado à fita de tração. Isso removerá qualquer fibra que tenha sido esticada ou danificada durante o processo de puxamento.

Se efetuar um puxão mais longo, poderá ser necessário utilizar um puxador de fibras adicional em pontos intermédios.

Uma vantagem de usar um extrator é que a roda do cabrestante pode puxar fibras de tamanhos diferentes. Assim, enquanto a força da fita de tração depende do tamanho da fibra, a roda do cabrestante não depende e pode ser utilizada para vários tamanhos de fibra. No entanto, a utilização de uma roda maior pode ajudar a aumentar a sua velocidade e eficiência de extração. A fibra de tração também é excelente para trabalhos em que o espaço para instalar o equipamento é limitado, uma vez que ocupa menos espaço.

Soprar Fibra

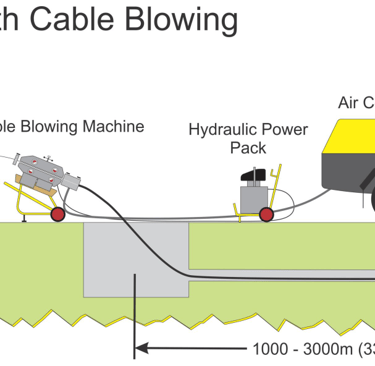

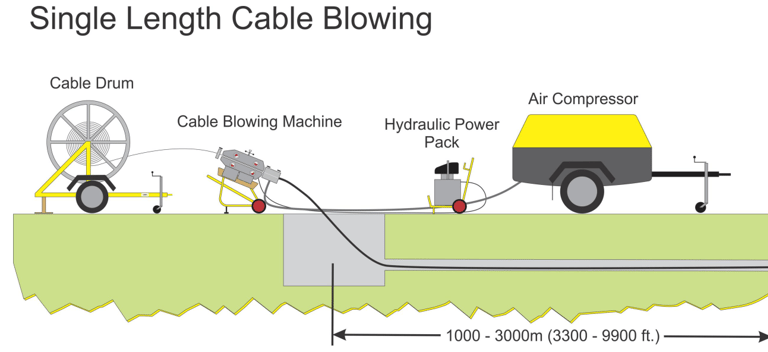

O sopro de fibra começa com a instalação e configuração da máquina de sopro. O soprador precisa de ter a configuração correta para os tamanhos da fibra e da conduta; estas peças mudarão dependendo do diâmetro da fibra e do tamanho da conduta. Certifique-se de que tem à mão as pinças, braçadeiras, tampões e vedantes corretos antes de iniciar a configuração. Uma unidade de potência hidráulica e um compressor de ar também terão de ser configurados com a sua máquina de sopro. Quando o equipamento estiver pronto, verifique a conduta soprando um projétil de conduta ou uma esponja através da passagem da conduta para remover quaisquer detritos ou obstáculos.

Photo Credit: GMP

Antes de começar a soprar a fibra, pode também querer efetuar um teste de colisão para estabelecer a integridade da conduta. Isto é especialmente importante se estiver a começar a soprar fibra ou se tiver uma máquina nova. Para efetuar um teste de colisão, introduz-se um objeto, que pode ser uma pequena quantidade de fibra, na conduta para simular o que aconteceria se a fibra chocasse com um obstáculo enquanto se está a soprar. O teste é útil para ver como a máquina reage e o que procurar nos indicadores se um objeto for atingido. Preste atenção para ver se a pressão do ar aumenta ou se a fibra abranda. Recomenda-se a realização de um teste de colisão pelo menos algumas vezes enquanto se aprende a instalar a fibra soprada. Uma equipa experiente pode não precisar de realizar este passo se já souber o que procurar na sua máquina quando a fibra atinge uma obstrução dentro da conduta.

Depois de a sua conduta ter sido testada e o seu teste de colisão ter sido efectuado, começará a preparar a sua fibra. Uma garra de cabo deve ser anexada à extremidade da fibra, bem como um transportador ou para-quedas, dimensionado de acordo. Isso permite que o ar comprimido empurre o para-quedas através da conduta enquanto o transportador puxa a fibra presa. O lubrificante de sopro deve ser aplicado na abertura da conduta antes de a fibra começar, bem como na fibra à medida que entra na conduta. Depois de a fibra estar devidamente preparada, deve ser empurrada para dentro da conduta algumas centenas de metros utilizando os rastos da máquina sem ter o compressor de ar ligado. É necessária, pelo menos, uma pessoa para vigiar a máquina e os manómetros para verificar se estão a funcionar corretamente e, em seguida, uma segunda pessoa para vigiar a fibra para se certificar de que está a sair corretamente da bobina e, depois, para a receber quando estiver perto do fim da passagem. Depois de se certificar de que a máquina está a funcionar sem problemas e que a fibra está a algumas centenas de metros, o compressor de ar deve ser ligado para o resto da instalação. Uma equipa experiente pode soprar cerca de 2-3 milhas de fibra em poucas horas.

A fibra soprada tem muitas vantagens. Embora possa demorar mais tempo para a configuração inicial, a instalação é mais rápida. Além disso, o cabo pode percorrer alguns milhares de metros numa só passagem, o que o torna muito eficiente. Isso significa que há menos pontos de contato ao longo do percurso e, portanto, menos tempo é gasto na configuração. Também é possível instalar sopradores auxiliares de média distância para ir ainda mais longe. O sopro também coloca menos tensão na fibra, resultando numa menor probabilidade de danificar a fibra e é o método preferido se a conduta tiver várias curvas e ondulações. Também é possível soprar o cabo em excesso, o que significa soprar mais fibra numa conduta já ocupada, uma vez que existe uma menor probabilidade de fricção, uma vez que o cabo flutua no ar. O sopro é também o método recomendado para a instalação da MicroTechnologies.

Então, qual é o melhor método?

Ambos os métodos de instalação de cabos de fibra ótica têm os seus prós e contras. É importante escolher o método correto com base em cada trabalho de instalação. Para distâncias mais curtas e trabalhos com espaço limitado, recomendamos a utilização do método de tração. Para distâncias maiores e trabalhos mais eficientes, recomendamos o sopro da fibra.
